您當前的位置：首頁 > 產品展示 > 水質監測儀器 > 307CTD OEM模塊
溫度模塊
電導模塊
壓力模塊
OCEAN SEVEN 307 CTD OEM模塊可以很容易的通過內置RS485數字接口和一個簡單的通信協議在第三方平臺集成IDRONAUT的電導率，溫度和壓力傳感器。該模塊具有高精度和高分辨率前置放大器、通過RS485接口實時提供設計單元的數字輸出能力。模塊前置放大器溫度補償，從而進一步提高了測量精度。模塊可以連接在一起，創建一個智能傳感器的RS485網絡。
OCEAN SEVEN 307 CTD OEM模塊包含四種類型：電導率模塊，溫度模塊，壓力和溫度組合模塊以及高精度（0.01％）壓力模塊。它們的參數分別如下：
電導率模塊：
|
參數 |
測量范圍 |
精度 |
分辨率 |
|
電導率 |
0~90mS/cm |
0.003mS/cm |
0.0003mS/cm |
溫度模塊：
|
參數 |
測量范圍 |
精度 |
分辨率 |
|
溫度 |
-5~+40℃ |
0.003℃ |
0.001℃ |
|
+40~+105℃ |
0.030℃ |
0.001℃ |
溫深組合模塊：
|
參數 |
測量范圍 |
精度 |
分辨率 |
|
溫度 |
-5~+40℃ |
0.003℃ |
0.001℃ |
|
+40~+105℃ |
0.030℃ |
0.001℃ |
|
|
壓力 |
0~1000bar(1) |
0.05%FS |
0.002%FS
|
(1)可選測量范圍1,4,10,20,50,100,200,400,600,1000bar.
以上三個模塊共同規格：
供電：3-14 VDC，標稱3.6VDC
能耗：30 mAh @ 3.6VDC.
采樣速率：4 Hz.
數據接口：RS485.
通訊接口：SSP專用協議
高精度壓力模塊：
|
參數 |
測量范圍 |
精度 |
分辨率 |
|
壓力 |
0~1000bar(1) |
0.01%FS |
0.001%FS
|
規格：
可選測量范圍：1,4,10,40,100,200,400,700,1000bar.
供電：8-28 VDC，標稱12VDC
能耗：10 mAh @ 12VDC.
采樣速率：100 Hz.
數據接口：RS485.
通訊接口：專用協議

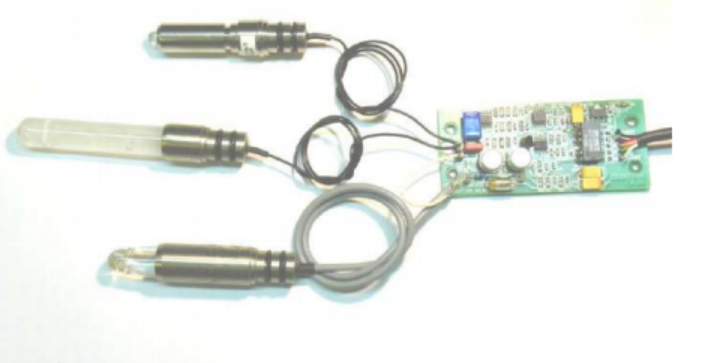

OCEAN SEVEN 306 pH&redox OEM模塊是為了方便用戶將pH和氧化還原電位傳感器集成到CTD而特別設計的。方便用戶原位測定自然水體（海水、湖泊、河流及河口）中的pH和氧化還原電位。
傳感器規格：
|
參數 |
測量范圍 |
精度 |
分辨率 |
|
pH |
1~14pH |
0.03pH |
0.01 pH |
|
Redox |
-1000~1000mv |
10mv |
2mv |
規格：
測量原理：電位式
pH傳感器：玻璃膜
Redox傳感器：鉑電極
參比電極：Ag/AgCl雙橋電極
工作溫度：-2至40℃
輸出電壓：pH：0-5VDC(1)；Redox:0-5VDC(2)
供電：11-15VDC
功耗：30mA@12VDC
板子尺寸：80*35mm
(1) 可定制的pH測量范圍包括：1-14pH；2-12或3-11（默認）
(2) Redox的輸出加上了+2500mV的漂移，因此其輸出范圍是+1500mV-+3500mV.
