您當前的位置：首頁 > 產品展示 > 物理海洋 > 高精度溫鹽深儀 > OCEAN SEVEN 308 CTD...
低功耗/自容式/紫外防污燈/南北極/系泊系統/ROVs/AUVs

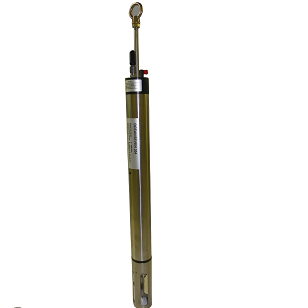

OCEAN SEVEN 308 CTD集合了高質量的電路板和優越的高精度傳感器來滿足用戶對高性能自容式CTD的需求，并且其還具有直徑小，功耗極低的特點。該CTD可方便地集成到浮標、海洋錨系及ROV或AUV等第三方系統中。該CTD承襲了Idronaut產品全海深應用，低維護傳感器及無泵式設計等一貫優點，其中最突出的是其高精度七鉑環石英電導率傳感器。該CTD的優秀設計使其能在南北極的極端環境部署。接口為標準RS232接口，也可接以下幾種接口：TTL，RS485，無線遙測。OS308CTD的外殼有兩種可供用戶選擇，一種是耐壓1000dbar的316不銹鋼外殼，另一種是能耐壓7000/10000dbar的鈦合金外殼。
AUV集成
自動，實時數據傳輸通過專有的數據傳輸格式與Bluefin和OEX AUVs均兼容。為了進一步減輕重量減小尺寸，我們還可為用戶提供更短的外殼。
溫度傳感器
響應非?？斓你K電阻溫度計(響應時間:50毫秒)。 微乎其微的自熱的效果。
用戶可選組合的C/T傳感器，其具有7ms快速熱敏電阻(加工后20 ms)集成在電導率傳感器內。
電導率傳感器
高精度七鉑環石英電導率傳感器可直接在野外進行清洗而無需再校準。該傳感器采用了大直徑（8mm）和短長度（46mm）的設計理念，在長期布放過程中，也能保證不會堵塞。除此之外，在生物污染嚴重水域使用時還可以集成紫外防污燈（280nm,500uW）來防止生物污染對傳感器測量的影響。
采樣模式
◎ 連續模式
以選定的采樣率（0.1Hz~22Hz）連續采集數據。可通過開關CTD進行多個周期的采樣。
◎ 深度模式
根據深度間隔進行采樣。可通過切換CTD開關進行多個剖面的采樣。
◎ 聲速剖面模式
根據固定深度間隔進行采樣，同時也設定了開始深度，結束深度。可通過切換CTD開關進行多個剖面的采樣。
◎ 時間模式
CTD在一段時間內連續采樣，然后進入休眠狀態，到達間隔時間后，在進入采樣狀態。間隔時間在20s到1day之間。休眠時間電池基本不耗電。此模式適合于長期監測。
◎ 條件模式
當選定的參數值超過了配置參數的界限值時，CTD將按照設定的采樣頻率（0.1 Hz~22Hz）開始采樣，直到選定的參數值低于配置參數的界限值停止采樣。對選定傳感器是否達到閾值的監測間隔時間可在20s到1day之間設定。
◎ 爆發模式
CTD到達設定的時間間隔后（20s到1天）在一段時間內以設置的頻率連續采樣，然后進入休眠狀態，到達間隔時間后，再進入采樣狀態。
◎ 實時模式
該模式下采樣數據會被實時發送到控制系統，采樣頻率為2 Hz ~22Hz。
數據存儲與電池續航能力
OCEAN SEVEN 308 CTD內置的4GB非易失性存儲器可存儲250,000,000組數據（每組數據包含日期時間及所安裝的各傳感器的測量數據）。
CTD可安裝不同型號的電池，標準的電池包如下：
3節AA堿性電池，單節1.5V，安裝在一個電池包內，4.5V
1節AA鋰電池，3.6V，2.4Ah
其他電池方案可咨詢廠家。
在“時間模式”、“條件模式”及“爆發模式”下，CTD處于休眠時期消耗極低的電量（4μAh），可延長電池使用時間。例如，C型鋰電池在以一小時工作一次的情況下可供電9年。
操作軟件
Idronaut的軟件可幫助用戶設置OS308進行數據采集，存儲并導出。
WTERM：終端模擬程序（terminal emulation program），操作簡便。
◎ 傳感器參數
|
參數 |
測量范圍 |
精度 |
分辨率 |
時間常數 |
|
壓力 |
0~1000dbar(1) |
0.05%FS |
0.002%FS |
50ms |
|
溫度 |
-3~50℃ |
0.0015℃ |
0.0001℃ |
50ms |
|
電導率 |
0~90ms/cm |
0.0015ms/cm |
0.0001ms/cm |
50ms(2) |
|
電導率-淡水 |
0~7000uS/cm |
5uS/cm |
0.1uS/cm |
50ms(2) |
|
電導率-高鹽水 |
0~350mS/cm(3) |
0.01 mS/cm |
0.0001mS/cm |
50ms(2) |
（1）其他壓力測量范圍可選：10，40，100，200，500，2000，4000，6000，10000dbar
（2）按照1m/s的流速
（3）需要特殊的校準
在海水測量中，運用聯合國教科文組織（UNESCO）的公式通過計算測量得到的參數，可以得到以下數據：鹽度，聲速，水密度。
在淡水測量中，以下數據可計算得出：總?cè)芙庑怨腆w（Total Dissolved Solids，TDS），在20℃和25℃的電導率。
◎ 其他可選傳感器
|
參數 |
測量范圍 |
精度 |
分辨率 |
時間常數 |
|
高精度壓力 |
0~1000dbar(1) |
0.01%FS |
0.002%FS |
50ms |
（1） 其他壓力測量范圍可選：100，2000，4000，7000,10000dbar
◎ 電學參數
|
采樣頻率 |
最高達22Hz |
|
接口 |
RS232C，異步TTL (0~3.3V直流)， RS485，無線 |
|
傳輸速率 |
115200bps（最大921600bps） |
|
數據存儲
|
4GB非易失性存儲器 |
|
供電電壓 |
電池供電：3節堿性電池，4.5V 或者1節鋰電池，3.6V，2.4Ah |
|
外部供電：9~30V直流，22mA@12VDC |
|
|
供電電流 |
運行：2.9~5.0V直流，72mA@3.6VDC |
|
休眠：4μA @ 3.6V |
◎ 物理參數
|
耐壓 |
1000dbar |
7000dbar |
|
|
外殼 |
316不銹鋼/黑色聚甲醛 |
鈦合金 |
|
|
尺寸 |
外殼直徑 |
43mm（聚甲醛頂蓋48mm） |
48mm |
|
總長度 |
535mm |
535mm |
|
|
重量 |
空氣中 |
1.1kg |
1.8kg |
|
水中 |
0.65kg |
1.1kg |
|
